Jako doświadczony dostawca kołnierzy często spotykam się z zapytaniami klientów dotyczącymi momentu obrotowego montażowego śrub dwustronnych kołnierzy. Jest to krytyczny aspekt montażu kołnierza, który bezpośrednio wpływa na wydajność i bezpieczeństwo różnych systemów. Na tym blogu zagłębimy się w moment montażowy śrub dwustronnych kołnierzy, dlaczego jest to istotne, jak określić odpowiednie wartości momentu obrotowego i omówimy kilka typowych błędów, których należy unikać.
Jaki jest moment dokręcania śrub dwustronnych kołnierzy?
Moment montażowy odnosi się do wielkości siły obrotowej przyłożonej do śruby dwustronnej kołnierza w celu osiągnięcia pożądanego napięcia wstępnego. Dokręcając kołek kołnierza, w zasadzie tworzy się siłę zaciskającą, która utrzymuje oba kołnierze razem. Ta siła zaciskająca ma kluczowe znaczenie dla utrzymania szczelności pomiędzy kołnierzami, zapobiegając wyciekaniu płynów lub gazów z rurociągu lub układu mechanicznego.
Moment obrotowy przyłożony do kołka powoduje jego elastyczne rozciągnięcie. To elastyczne rozciągnięcie powoduje naprężenie kołka, co z kolei wywiera siłę ściskającą na uszczelkę pomiędzy kołnierzami. Odpowiedni moment dokręcenia zapewnia równomierne i odpowiednie dociśnięcie uszczelki, tworząc niezawodne uszczelnienie.
Dlaczego moment obrotowy instalacji ma znaczenie?
Zapobieganie wyciekom
Jednym z głównych powodów stosowania prawidłowego momentu obrotowego podczas montażu jest zapobieganie wyciekom. Jeżeli moment obrotowy jest zbyt mały, siła docisku może nie wystarczyć do prawidłowego dociśnięcia uszczelki. Może to prowadzić do powstania szczelin pomiędzy kołnierzami, umożliwiając ulatnianie się cieczy lub gazów. Z drugiej strony, jeśli moment obrotowy będzie zbyt wysoki, uszczelka może zostać nadmiernie ściśnięta, co spowoduje jej wyciśnięcie lub uszkodzenie. Z biegiem czasu może to również skutkować wyciekami.
Integralność strukturalna
Właściwy moment montażowy zapewnia integralność strukturalną połączenia kołnierzowego. Po dokręceniu śrub dwustronnych odpowiednim momentem obciążenie rozkłada się równomiernie na powierzchniach kołnierzy. Pomaga to zapobiegać nierównomiernej koncentracji naprężeń, która mogłaby prowadzić do deformacji kołnierza, pękania lub uszkodzenia. W zastosowaniach wymagających wysokiego ciśnienia lub wysokiej temperatury utrzymanie integralności strukturalnej połączenia kołnierzowego jest szczególnie ważne, aby zapobiec katastrofalnym awariom.
Długoterminowa wydajność
Połączenie kołnierzowe zamontowane z odpowiednim momentem obrotowym będzie miało lepszą wydajność w dłuższej perspektywie. Będzie mniej prawdopodobne, że wystąpią problemy, takie jak degradacja uszczelki, zmęczenie sworznia lub poluzowanie na skutek wibracji. Oznacza to mniejsze wymagania konserwacyjne i dłuższą żywotność całego systemu.
Jak określić odpowiedni moment montażowy
Zalecenia producenta
Pierwszym i najbardziej wiarygodnym źródłem do określenia momentu dokręcania śrub dwustronnych kołnierzy są zalecenia producenta. Producenci kołnierzy i kołków zazwyczaj podają wartości momentu obrotowego w oparciu o rozmiar, materiał i typ kołnierza i kołka. Wartości te są określane na podstawie szeroko zakrojonych testów i obliczeń inżynierskich, aby zapewnić optymalną wydajność.
Standardy branżowe
Oprócz zaleceń producenta istnieją również normy branżowe zawierające wytyczne dotyczące momentu obrotowego przy montażu kołków kołnierzowych. Na przykład Amerykańskie Stowarzyszenie Inżynierów Mechaników (ASME) opublikowało normy, takie jak ASME B16.5 i ASME B16.47, które obejmują wartości momentu obrotowego dla różnych rozmiarów kołnierzy i wartości ciśnienia. Normy te są powszechnie uznawane i przestrzegane w branży.
Metody obliczeniowe
W niektórych przypadkach może być konieczne obliczenie momentu montażowego na podstawie właściwości kołka i pożądanego napięcia wstępnego. Podstawowy wzór na obliczenie momentu obrotowego to (T = K \times F \times d), gdzie (T) to moment obrotowy, (K) to współczynnik momentu obrotowego, (F) to siła napięcia wstępnego oraz (d) to nominalna średnica kołka.
Współczynnik momentu obrotowego (K) uwzględnia takie czynniki, jak tarcie gwintu, tarcie powierzchni czołowej nakrętki i wykończenie powierzchni. Może się różnić w zależności od materiału i powłoki kołka i nakrętki. Siłę napięcia wstępnego (F) określa się na podstawie wymagań projektowych połączenia kołnierzowego, takich jak ciśnienie i temperatura układu.
Typowe błędy, których należy unikać
Nadmierne lub niedostateczne dokręcenie
Jak wspomniano wcześniej, nadmierne lub niedokręcenie śrub dwustronnych kołnierzy może prowadzić do poważnych problemów. Nadmierne dokręcenie może spowodować uszkodzenie kołka, kołnierza lub uszczelki, natomiast niedostateczne dokręcenie może spowodować wycieki. Ważne jest, aby używać klucza dynamometrycznego i dokładnie przestrzegać zalecanych wartości momentu obrotowego.
Nierównomierne przyłożenie momentu obrotowego
Podczas dokręcania wielu śrub dwustronnych na kołnierzu istotne jest równomierne przyłożenie momentu obrotowego w odpowiedniej kolejności. Pomaga to zapewnić równomierne rozłożenie obciążenia na powierzchniach kołnierzy. Typową sekwencją jest dokręcanie kołków w wzór gwiazdy, zaczynając od środka i kierując się na zewnątrz.
Zaniedbywanie czynników dotyczących uszczelek
Rodzaj i stan uszczelki mogą również wpływać na moment dokręcania. Różne uszczelki mają różną charakterystykę ściskania i może zaistnieć potrzeba odpowiedniego dostosowania zalecanych wartości momentu obrotowego. Ponadto uszkodzone lub zanieczyszczone uszczelki mogą nie zapewniać prawidłowego uszczelnienia, nawet jeśli śruby dwustronne zostaną dokręcone odpowiednim momentem.
Nasze produkty kołnierzowe i ich moment obrotowy

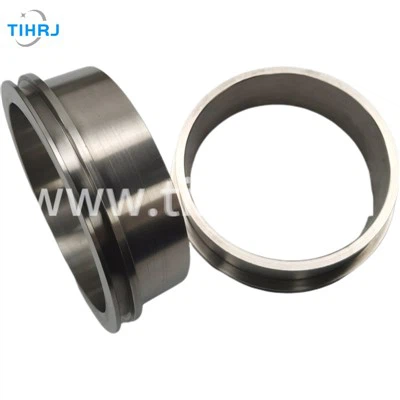

W naszej firmie oferujemy szeroką gamę produktów kołnierzowych, m.inKołnierz spawany zaworu wydmuchowego,Tytanowy 3-calowy zacisk V-band, ISzybkozłączka do rury intercoolera.

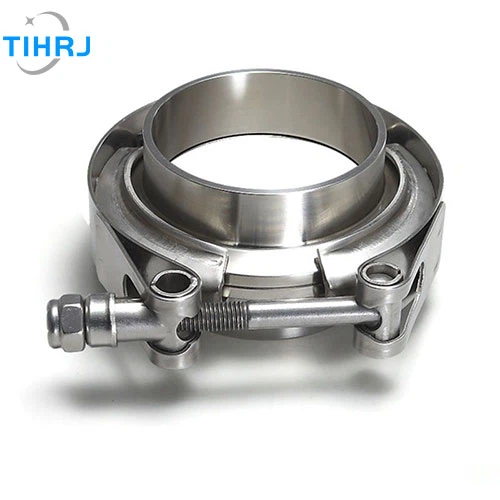

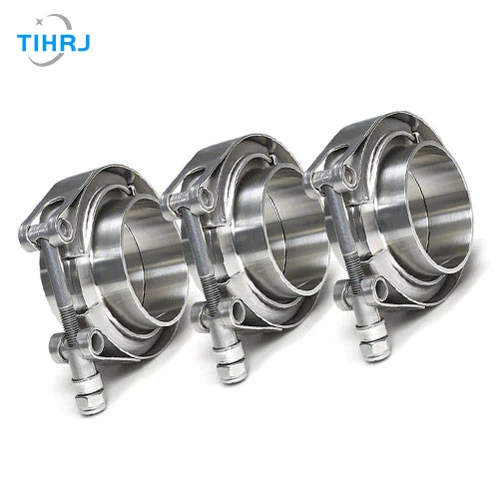

Każdy z tych produktów ma określone wymagania dotyczące momentu obrotowego w zależności od ich konstrukcji i zamierzonego zastosowania. Na przykład tytanową obejmę V-band należy dokręcić określonym momentem obrotowym, aby zapewnić bezpieczne i szczelne połączenie w układach wydechowych. Nasza dokumentacja produktu zawiera szczegółowe informacje na temat zalecanego momentu obrotowego montażowego dla każdego produktu. Oferujemy również wsparcie techniczne, aby pomóc naszym klientom zapewnić prawidłowy montaż naszych kołnierzy.
